一.适用范围

      适用于工业厂房及民用建筑，如电力、冶金、钢铁、化工、造船、机械等工业厂房及大型公共场所，不适用于腐蚀性的建筑。适用于屋面坡度为2%-10%的屋面适用于基本风压≤0.7Kpa的地区。

二.产品制作标准及依据：

   《建筑结构荷载规范》 …………………………………………………GB50009—2001

   《钢结构设计规范》   …………………………………………………GB50017—2003

   《屋面工程技术质量验收规范》 …………………………………….GB50345—2004

   《建筑工程施工质量验收统一标准》 …………………………….…GB50300—2001

   《钢结构工程施工质量验收规范》 ……………………………….….GB50009—2001

   《冷弯薄壁型钢结构技术规范》 ………………………………………GB50018—2002

   《建筑抗震设计规范》 ……………………………………………………GB50011—2001

   《建筑钢结构焊接技术规范》 …………………………………….……JGJ81--2002

适用于平时以采光、通风为主必要时开启的工业建筑，可做消防排烟用， 开启角度60°90°。

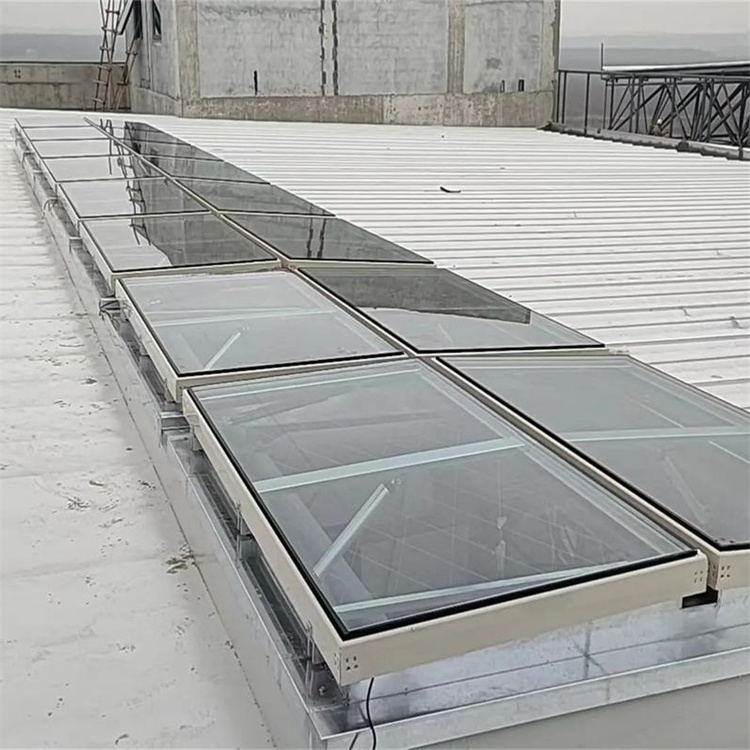

电动采光排烟天窗有工业和民用两种，一般是指大型建筑(工厂厂房、机尝体育馆等)屋顶的采光和排烟的窗户。可以电动控制的采光和排烟的窗户。称“电动采光排烟天窗”，是无动力排风设备，顶部一般设置采光，侧面自由开启，污染空气就跑出去了，所以当然能排烟。

本图集的通风天窗、通风帽具有结构重量轻、外形美观、通风效率高、防雨雪和避风性能好、安装方便等特点。图集的编制体现了新材料、新技术、新工岂，类型多样、设计合理，便于设计选用和施工安装，有利于通风天窗、通风帽在钢结构工业厂房与公共建筑工程中的应用和推广。

厂房屋顶天窗的安装步骤

步，厂房屋顶天窗试运行时，首先打开总电源，启动电机正转使阀板开启到正常位置，自动停止;再启动电机，反转使阀板到正常位置关闭，自动停止;连续运行2次以上。

第二步，应保证阀板开启关闭灵活。

第三步，阀板关闭后应重新紧固减速机、减速机支架、钢丝绳卡扣并检查板形链胀紧程度。

第四步，挡雨板、排水沟等处应无漏水、溅水现象。

第五步，安装完毕后，应清理现场。

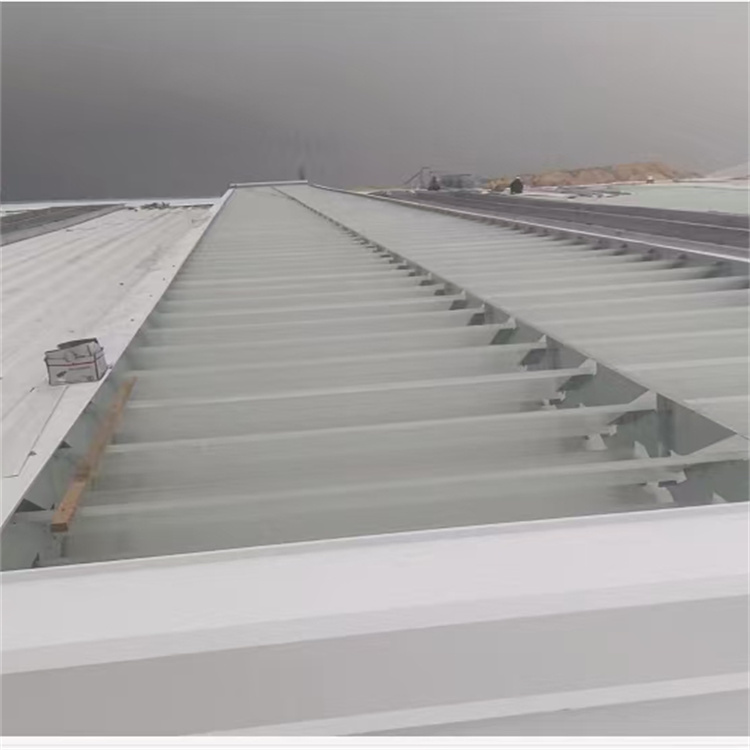

通风天窗运用主要是受室外自然风的驱动，在天窗内部形成负压，在通过厂房内部的开口将室内热空气排出室外，促进室内空气的循环流动。在屋顶通风天窗的设计说明上，通风天窗套设计要求标准。

1.屋顶通风天窗的设计、制造和安装，保证在设备允许的使用条件中能够、可靠连续地运行。

2.屋顶通风天窗的结构布局合理，空气流动畅通，无明显的通风死角区域，流动阻力较小；挡风板布局合理，具有良好的避风作用，能够有效地防止室外空气倒灌；并且具有可靠的防止雨、雪渗透措施，确保屋顶通风天窗在任何天气条件下不向室内渗透雨，保证屋顶通风天窗的正常使用。

3.屋顶通风天窗本体牢固、、可靠，能够承受当地的风载、雪载的负荷影响，并且不影响屋顶通风天窗的正常使用，同时满足当地抗震的有关规定。

4.屋顶通风天窗的阀板具有良好的密闭性，漏风量小，在冬季阀板处于全关闭状态时，漏风量不大于夏季全开状态的0.01%，以确保室内冬季采暖的质量，节约能源。阀板采取保温措施以防止结露，并有良好的凝结水排放方法。

5.通风天窗阀板及其传动机构操作灵活、可靠。

6.为检查阀板，在阀板操作机构处护板上设置人孔。人孔门启闭灵活，采用绞连式连接，并防止雨雪水渗漏。

7.屋顶通风天窗采用电动开关机构对屋顶通风天窗的阀板进行开、关操作。采用电动开关机构时，具备手动启闭阀板的可能性。电动机构的电气控制操作盘布置在值班运行人员便于操作的地方。电动开、关机构运行可靠，安装方便，便于维修。阀板电动机设置在通风天窗外侧屋面便于维修并防止雨雪日晒处。

8.安装后的通风天窗的外表面不超过本建筑物避雷装置的作用范围。

9.电动操作装置的设计转矩至少为在 设计条件下的规定漏风量打开、或者关闭阀板所需要转矩的1.5倍，以其中 值为准。
